Vida Tezgahları







Her ihtiyaç için dönen çözümler

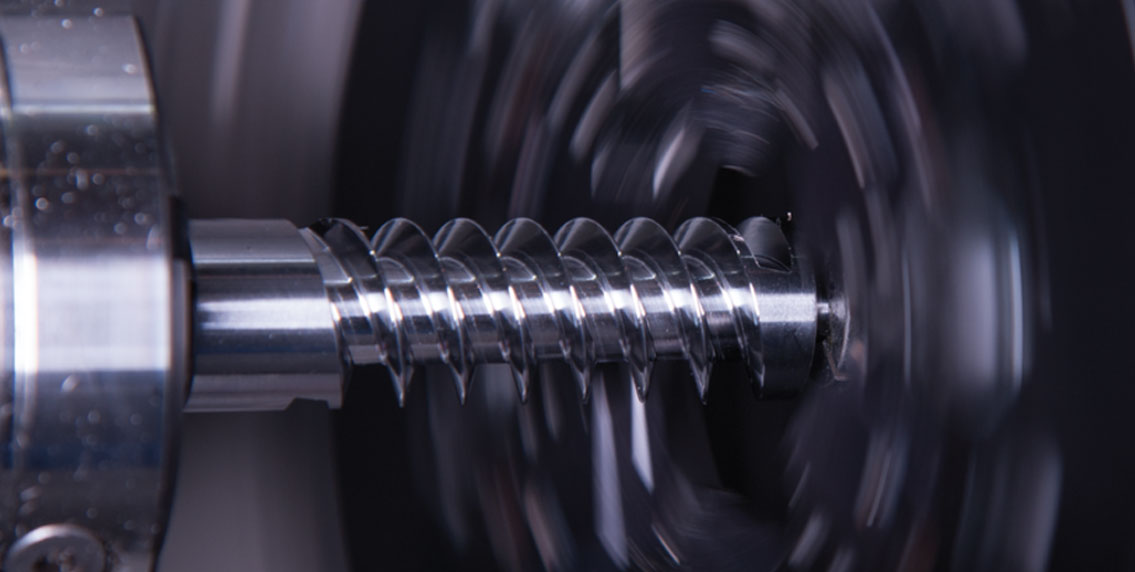

Döndürme işlemi ile sarmal profiller çok verimli bir şekilde işlenebilmektedir. Bu süreçte, eksantrik olarak konumlandırılmış bir dönen halka, çoğu durumda bir soğutucu kullanılmadan yavaşça dönen iş parçası etrafında döner. Bunun avantajı, belirli bir kesme yöntemi nedeniyle, iş parçasını ısıtmak yerine kesme ısısının büyük bir kısmının chipa ile atılmasıdır. Diğer faydalar: Döndürme, işleme için düşük enerji tüketimi ile optimum sonuçlar elde edilecek şekilde tasarlanmıştır. Ek olarak, iş parçası yüzeyi basınç gerilimi nedeniyle herhangi bir değişikliğe uğramaz. Çok yüksek yüzey kalitesi elde etmek mümkündür.

Leistritz, hem iç hem de dış pervane için geniş bir dönen makine yelpazesi sunar.

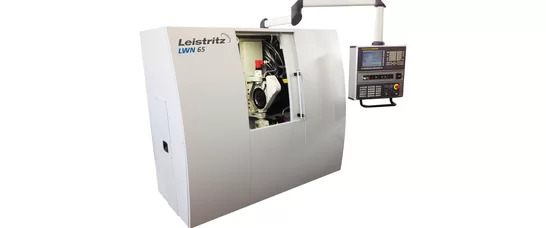

LWN 65

Dış döndürme makinesi LWN 65, çok sayıda parçaya sahip iş parçalarının üretimi için özel olarak tasarlanmıştır. Aletin yüksek dayanıklılığı ve kısa takım değiştirme süresi, maksimum makine kullanılabilirliği sağlar. Makine entegre, iş parçasına özgü, otomatik yükleme ve boşaltma cihazı ile donatılabilir.

Teknik Detaylar
İş parçası çapı 3-10 mm
İş parçası uzunluğu maks. 250 mm
Makine boyutları (UxGxY) yakl. 1.800 x 1.700 x 2.300 mm
Ağırlık yakl. 2.500 kg
Kapasite maks. 2,8 kW

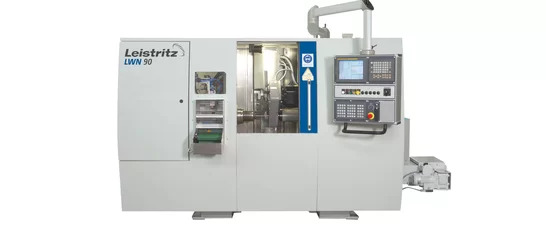

LWN 90

Harici dönen makine LWN 90 evrensel olarak kullanılabilir ve en yüksek talepleri bile karşılar. Aletin yüksek dayanıklılığı ve kısa takım değiştirme süresi, maksimum makine kullanılabilirliği sağlar. Makine entegre, iş parçasına özgü, otomatik yükleme ve boşaltma cihazı ile donatılabilir. Yüksek makine sertliği ile birlikte, bunlar otomotiv endüstrisinde ekonomik kullanım için ideal koşullardır.

Teknik Detaylar
İş parçası çapı 10 - 50 mm
İş parçası uzunluğu 100-350 mm
Makine boyutları (UxGxY) yakl. 2.600 x 2.250 x 2.300 mm
Ağırlık yakl. 4,200 kilo
Kapasite maks. 5,5 kW

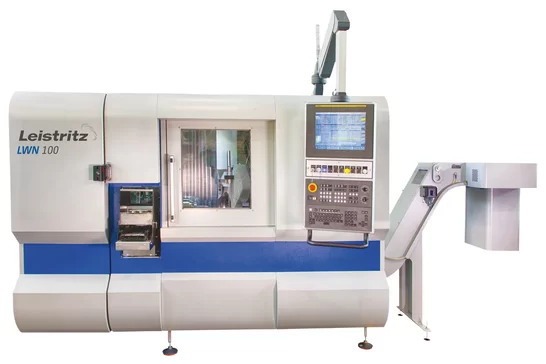

LWN 100

LWN 100 döndürme makinesi, diğer üretim süreçlerinden iki kat daha hızlı bir şekilde 0,8'den 3'e kadar bir modül ve 42 dereceye kadar döndürme açısına sahip EPS vidalarını güvenilir bir şekilde işleyebilir. Bu, 14 ila 30 mm'lik normal çap ve 220 mm'ye kadar uzunluk için mümkündür.

Teknik Detaylar
İş parçası çapı 14-30 mm
İş parçası uzunluğu maks. 220 mm
Makine boyutları (UxGxY) yakl. 3.960 x 2.530 x 2.290 mm
Ağırlık yakl. 6.000 kg
AWS 100 ile kapasite 4,9 kW

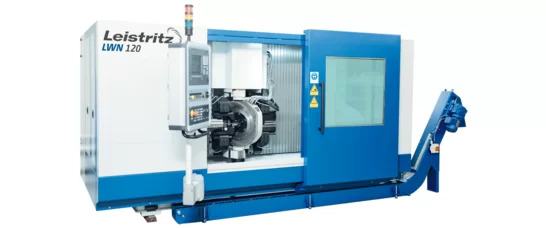

LWN 120

Harici dönen makine LWN 120 evrensel olarak kullanılabilir ve en yüksek talepleri bile karşılar. Tork motoru sayesinde, makine yüksek hızda kesim için tasarlanmıştır (10.000 1 / dakikaya kadar). Yüksek tezgah rijitliği ile birlikte, bunlar, finiş sert işlemede ekonomik kullanım için ideal koşullardır. Geniş dönme açısı (± 50 °) neredeyse tüm diş profillerini ve vidaları bitirmeyi mümkün kılar.

Teknik Detaylar
İş parçası çapı 15 - 50 mm
İş parçası uzunluğu maks. 950 mm
Makine boyutları (UxGxY) yakl. 5.400 x 2.980 x 2.220 mm
Ağırlık yakl. 12.000 kilo
AWS ile kapasite * I 8 kW
AWS * II16 ile kapasite 16,5 kW
* Harici dönen ünite

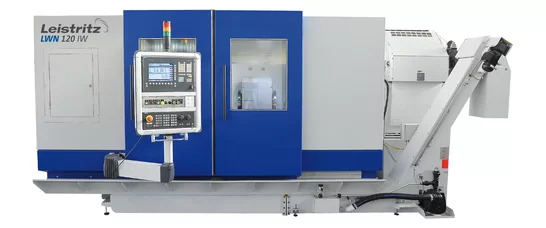

LWN 120 IW

Dahili dönen makine LWN 120 IW ile iç profiller işlenebilir. Uygun takımları kullanarak hem sert hem de yumuşak işleme mümkündür. Sağlam makine yapısı, en yüksek düzeyde hassasiyeti garanti eder.

Teknik Detaylar
İş parçası çapı 25 - 80 mm
İş parçası uzunluğu maks. 750 mm
Makine boyutları (UxGxY) yakl. 5,925 x 3,116 x 2,412 mm
Ağırlık yakl. 12.000 kilo
Kapasite 14 kW

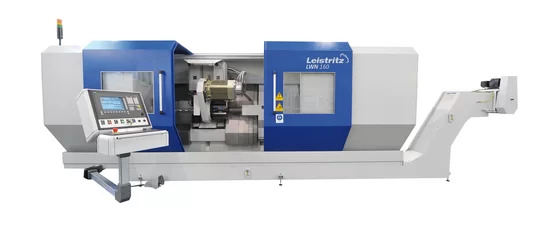

LWN 160 HP

LWN 160 HP (Yüksek Hassasiyetli) sert döner makinesi, kurşun vidalar üretmek için idealdir. 6.000 mm uzunluğa kadar dış işlemeye uygundur ve işleme kalitesinden ödün vermeden modern taşlama makinelerine kıyasla verimliliği 3 kat artırır. Beş başlangıçlı dişlerin adım doğruluğunun sadece 1 μm olması, diş çapının silindirikliğindeki boyutsal doğruluğun 3 μm'den daha iyi olması ve sert dönme işleminde elde edilen Ra pürüzlülük derinliğinin 0,2 μm'den az olması çok ikna edici.

Teknik Detaylar
İş parçası çapı 10 - 100 mm
İş parçası uzunluğu Maksimum 6.000 mm'ye kadar özelleştirilebilir
Makine boyutları (UxGxY) yakl. 1.000 mm işleme uzunluğuna sahip makineler için 5.500 x 3.600 x 2.310 mm
Ağırlık yakl. 8.500 - 15.000 kg makinenin büyüklüğüne göre
Kapasite maks. 12 kW

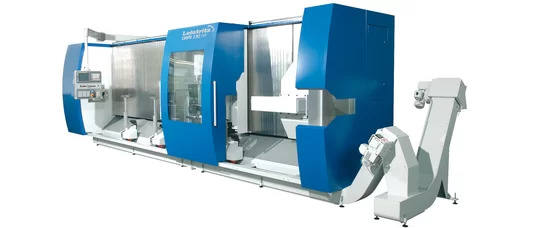

LWN 190

Döndürme makinesi LWN 190, eksantrik vidaların, pompa millerinin, plastikleştirme vidalarının ve bilyalı vida millerinin komple işlenmesi için tasarlanmıştır. Modüler bir tasarıma sahiptir, bu nedenle son derece esnek ve ekonomik son işlemeyi kolaylaştırır. Müşteri şartnamesine göre 100 mm çapa ve uzunluklara kadar işmili işlemek için kullanılabilir.

Teknik Detaylar
İş parçası çapı 15 - 100 mm
İş parçası uzunluğu Maksimum 8.000 mm'ye kadar özelleştirilebilir
Makine boyutları (UxGxY) yakl. 8.000 x 1.900 x 2.240 mm
Ağırlık yakl. 32.000 kilo
Kapasite 16,5 kW

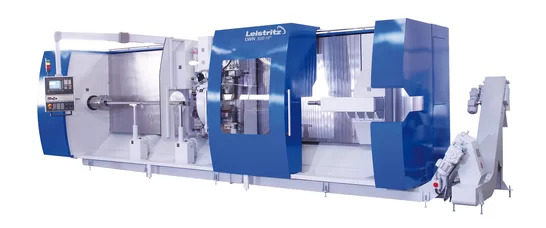

LWN 300 HP

Döndürme makinesi LWN 300, eksantrik vidaların, pompa millerinin, plastikleştirme vidalarının ve bilyalı vida millerinin komple işlenmesi için tasarlanmıştır. Modüler bir tasarıma sahiptir, bu nedenle son derece esnek ve ekonomik son işlemeyi kolaylaştırır. Müşteri şartnamesine göre 200 mm çapa ve uzunluklara sahip büyük vidalı milleri işlemek için kullanılabilir.

Teknik Detaylar
İş parçası çapı 40-200 mm
İş parçası uzunluğu Maksimum 8.000 mm'ye kadar özelleştirilebilir
Makine boyutları (UxGxY) yakl. 8.000 x 1.900 x 2.240 mm
Ağırlık yakl. 32.000 kilo
Kapasite maks. 26 kW
